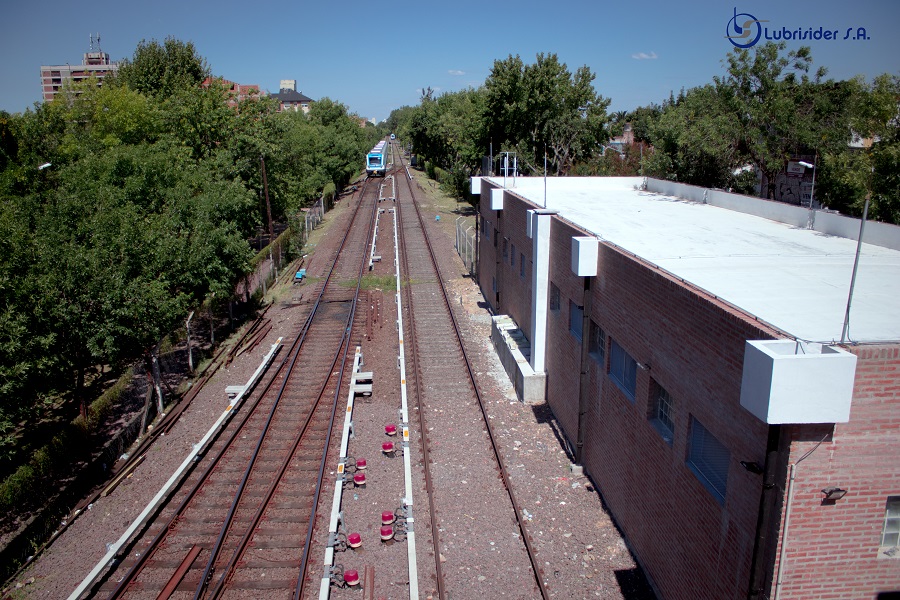

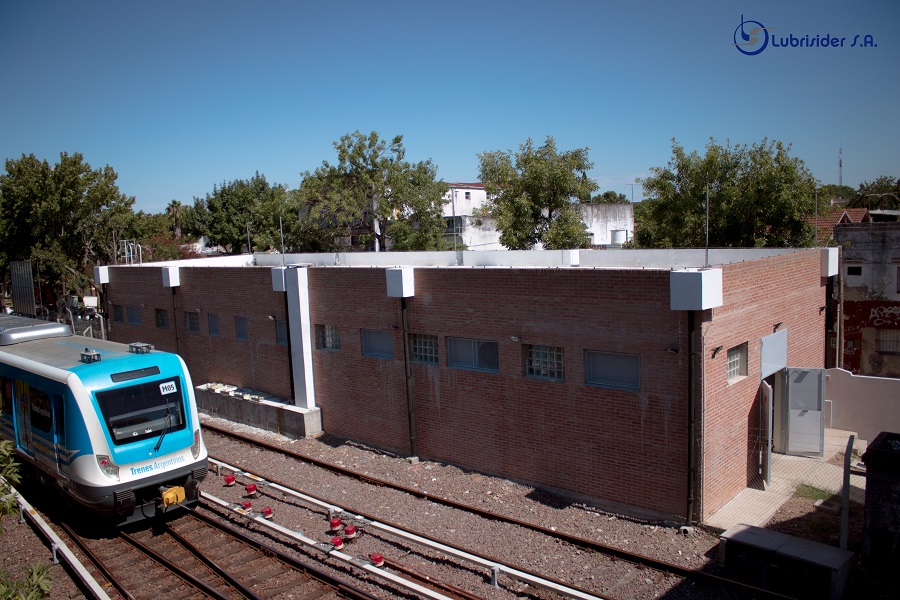

SSEE ADIF LINEA MITRE- TIGRE, VILLA BALLESTER, CARRANZA, URQUIZA

Provisión, Instalación y puesta en servicio de cuatro (4) Subestaciones rectificadoras para la línea Mitre

La construcción de las Subestaciones comprendió la provisión de todos los elementos que la componen y la ejecución de los replanteos y servicios de instalación necesarios, a saber:

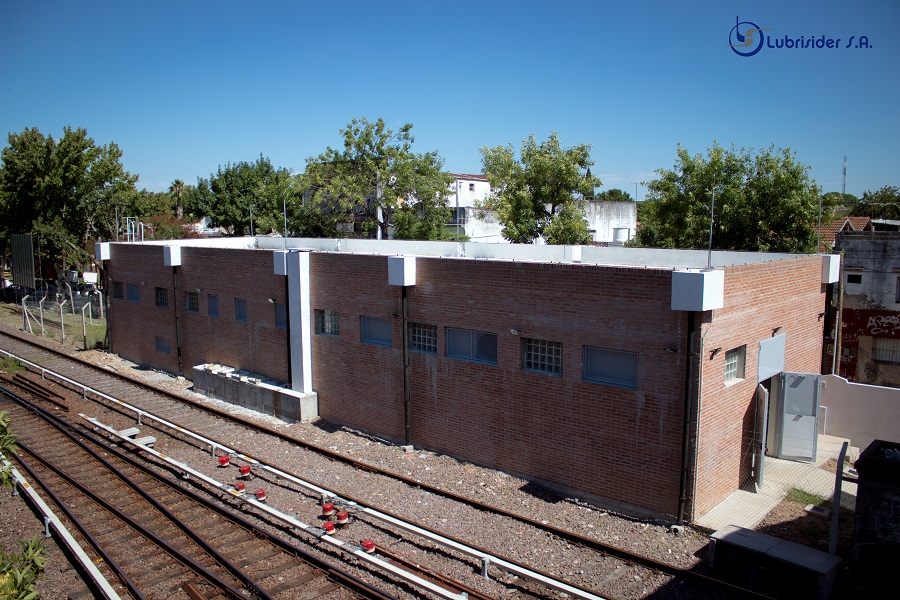

• Obra Civil.

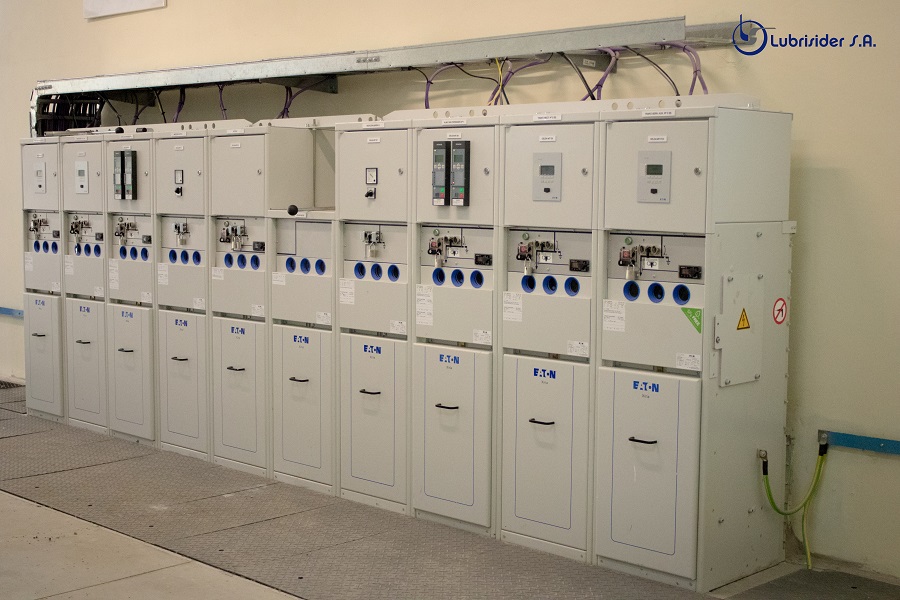

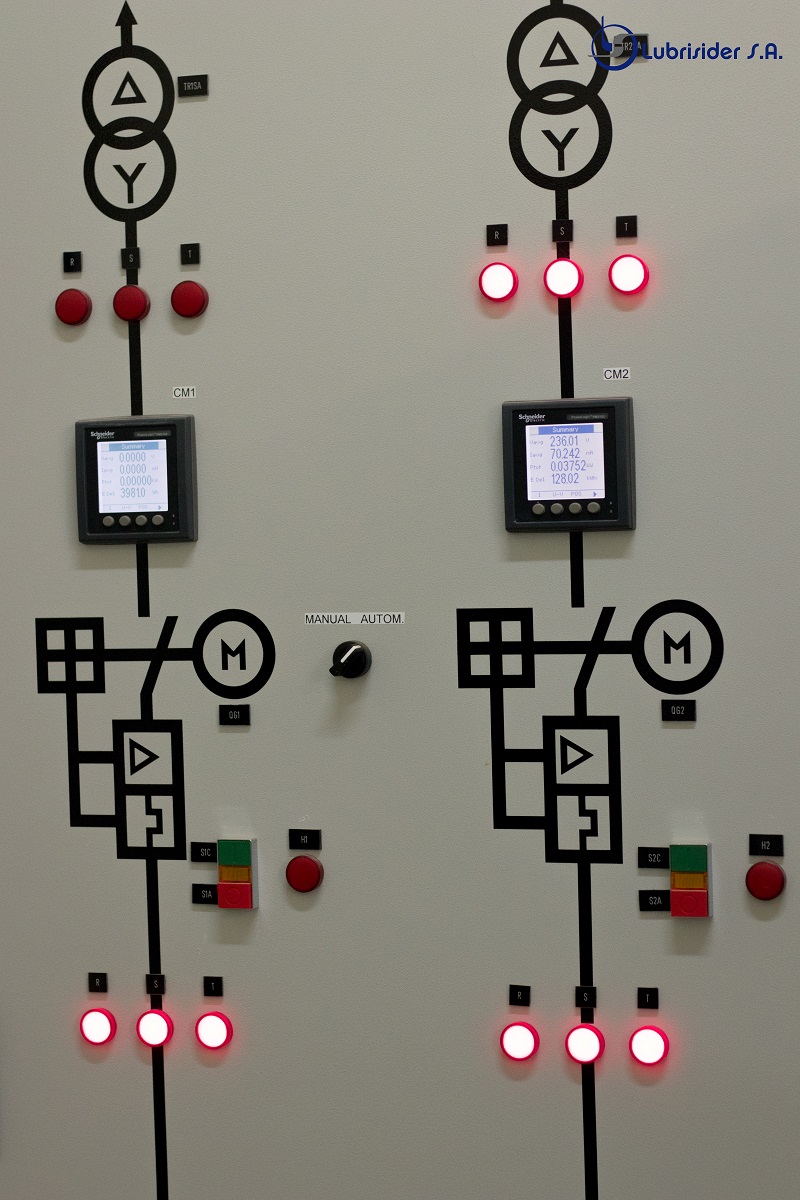

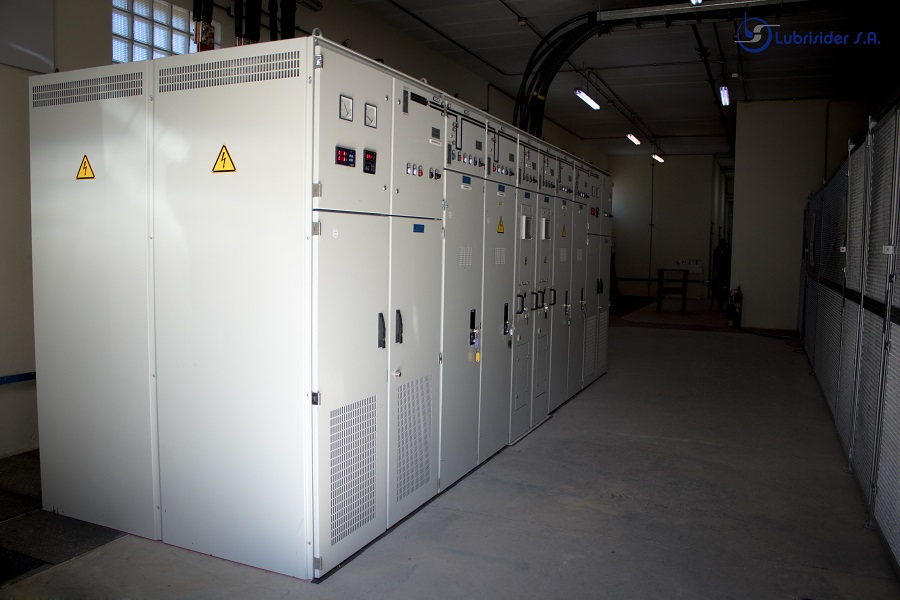

• Sector de alimentación en media tensión 20 kV, 50 Hz (celdas metálicas, interruptores, protecciones, mediciones, señalizaciones, etc.).

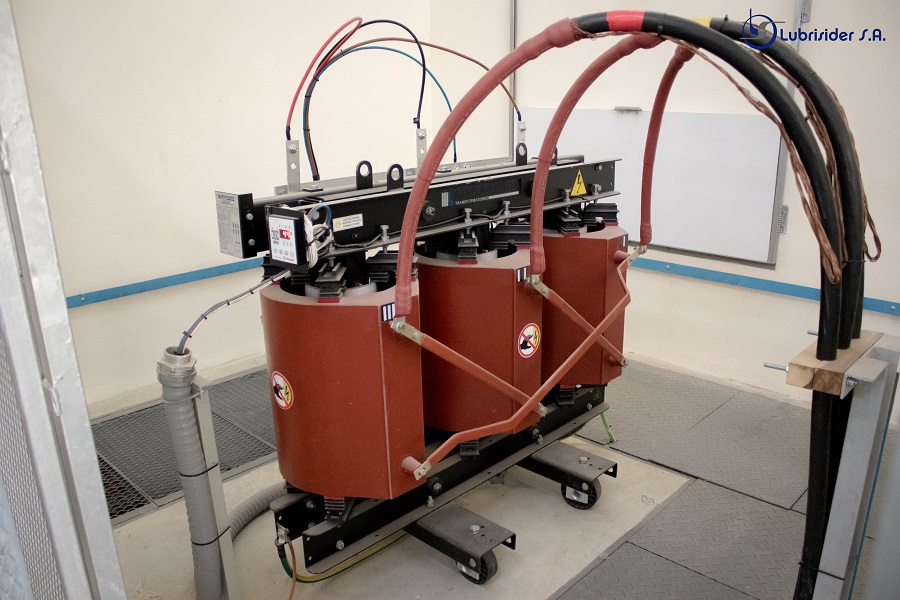

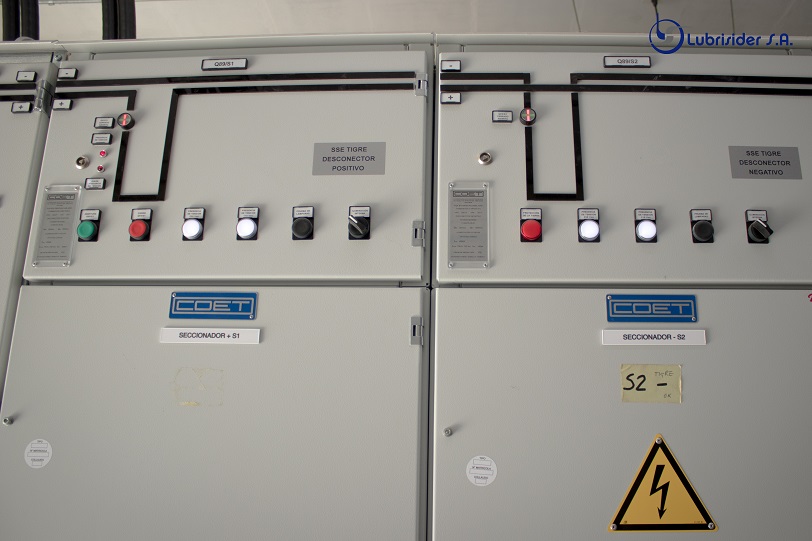

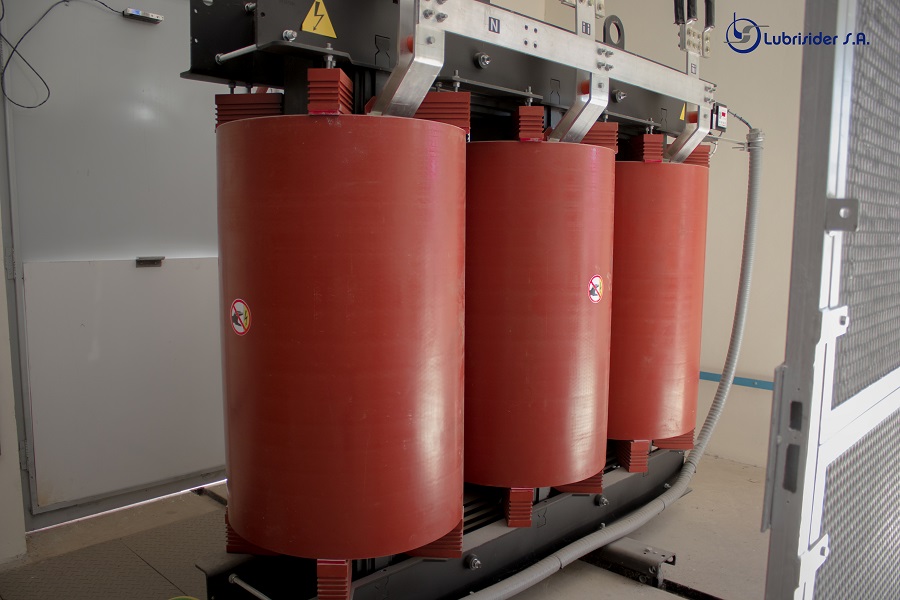

• Sector de tracción eléctrica 815 Vcc (transformador de rectificador, equipo rectificador, banco de tracción con interruptores unipolares extrarrápidos de cc, seccionadores, protecciones, etc.).

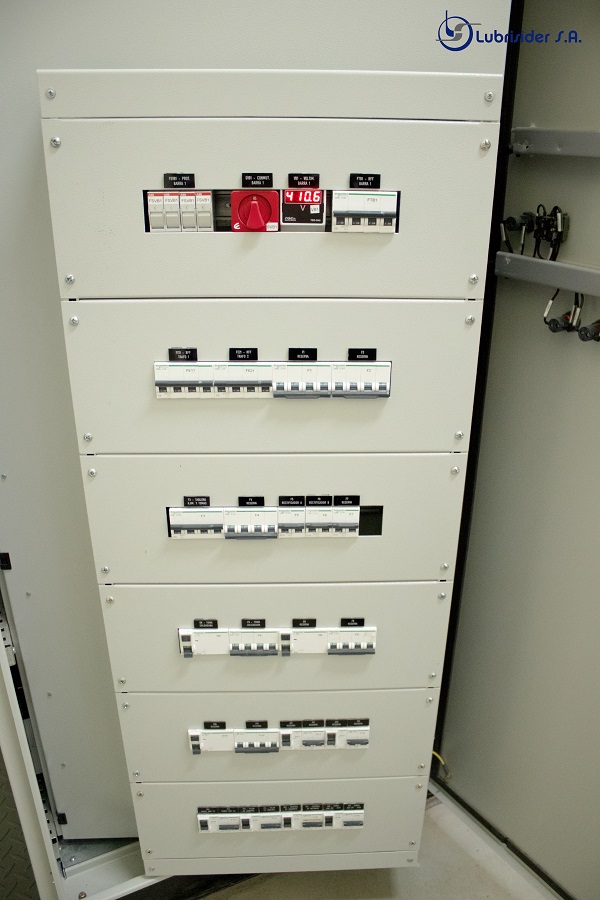

• Sector de servicios auxiliares de ca (transformador de distribución, tablero de baja tensión 3x380/220 V, toma en baja tensión de la Compañía de Distribución).
• Sector de servicios auxiliares de cc (batería, cargador, tablero de distribución).
• Cables de media tensión (20 kV.- 50 Hz), de alimentación a la subestación (interconexión con cable troncal) y a los equipos.
• Cables de tracción hasta Tercer riel y los retornos.

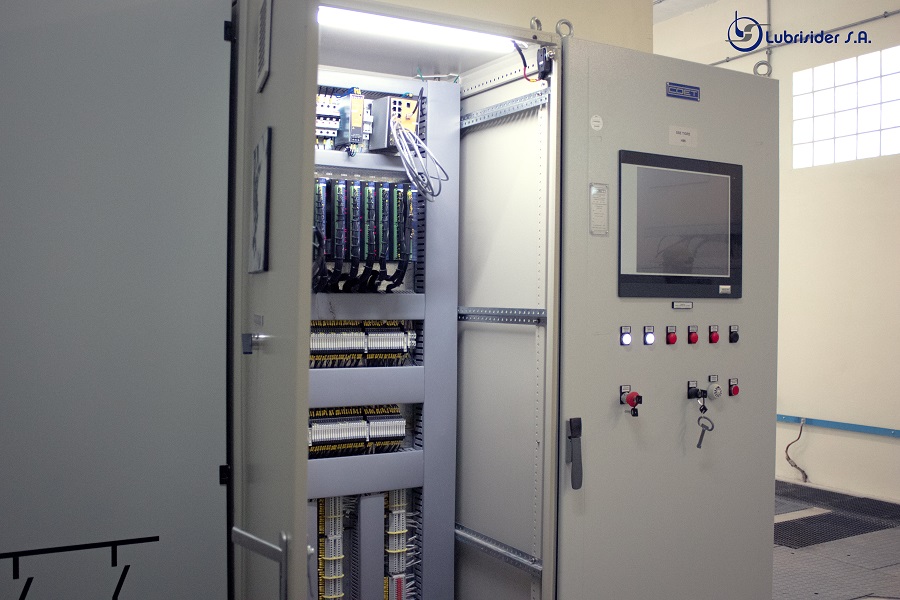

• Telemando. Cableado interno hasta la bornera frontera del tablero de inter fase.
• Instalación eléctrica de Iluminación normal, de emergencia y Fuerza Motriz de la Subestación.
• Sistema de ventilación mecánica.

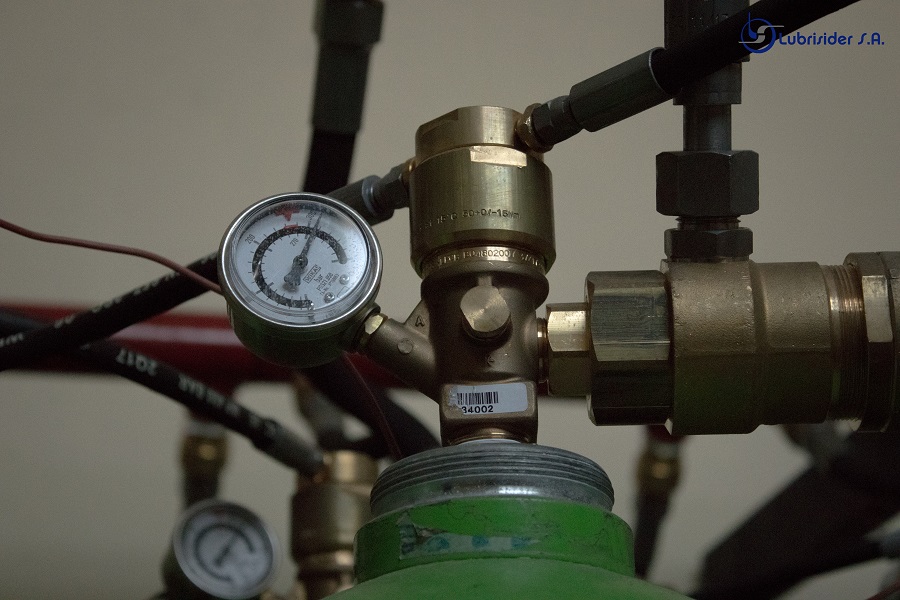

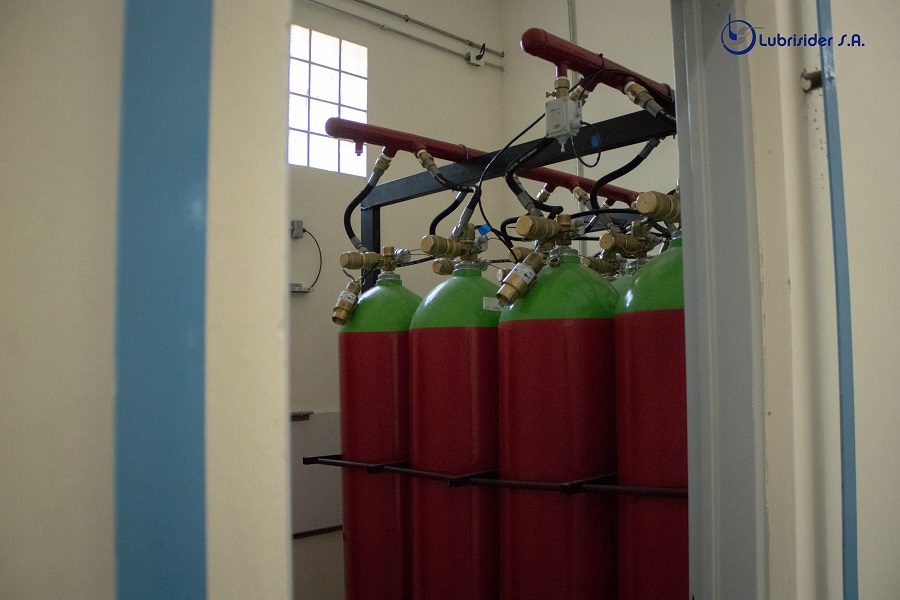

• Sistema de detección, alarma y extinción de incendio.
• Ensayos eléctricos, puesta en servicio y verificación de marcha en servicio.
• Cursos de capacitación.
• Mantenimiento durante el período de garantía.
